Récepteur SAQ

Pour l'écoute de l'historique alternateur  Alexanderson 17,2 Khz, entretenu et mis en service deux fois par an, par un groupe de passionnés Suédois, le problème de la réception sur une fréquence aussi basse se pose.

Certains possèdent des récepteurs capables de recevoir cette fréquence, mais ils sont rares.

D'autres utilisent une adaptation pour recevoir le signal avec la carte son de leur ordinateur, avec un fil de bonne longueur comme antenne.

La méthode employée ici est plus conventionnelle.

Il s'agit tout simplement d'un récepteur dédié, de faible encombrement, et d'un coût très réduit, fonctionnant de manière autonome, avec sortie sur haut parleur.

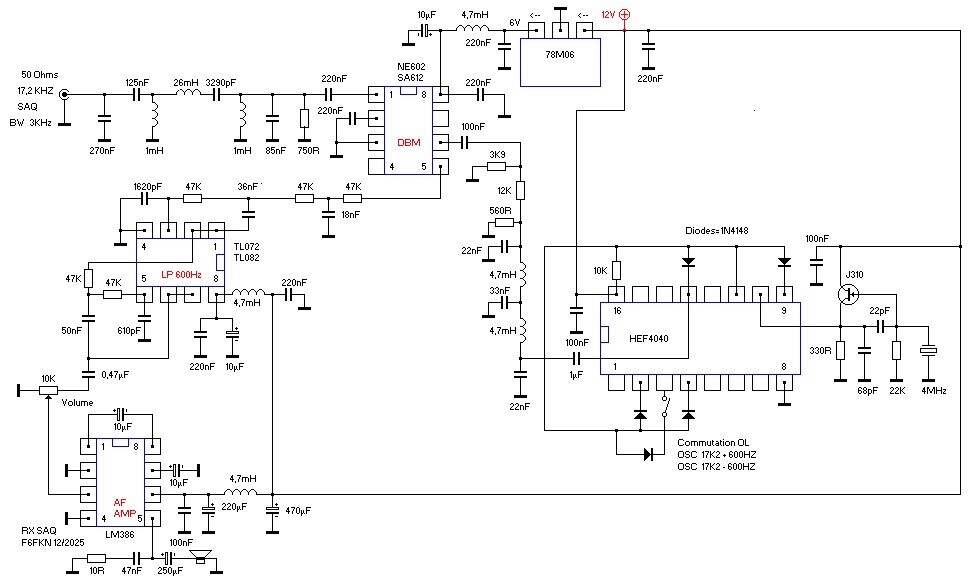

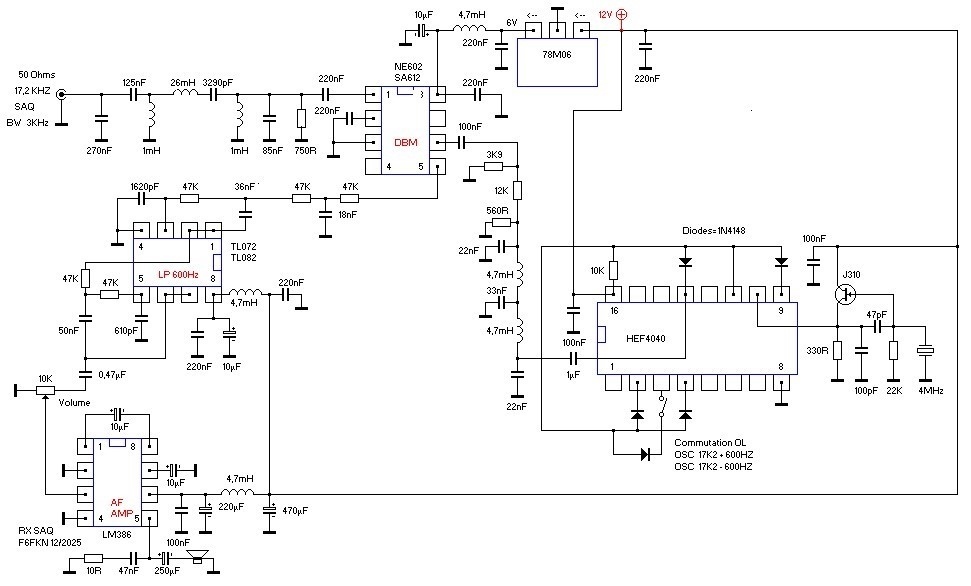

Un filtre passe bande en entrée, centré sur 17,2 KHz permet de limiter les signaux hors bande.

Ce filtre est suivi par un mélangeur NE602, ou SA612, suivant ce dont l'on dispose.

Ce circuit convertit donc le 17,2 KHz en 600 Hz, après mélange avec l'oscillateur local, commutable sur 17,8 ou 16,6 KHz, ce qui permet d'obtenir le battement supradyne, ou infradyne, au choix, afin de basculer sur la meilleure réception, en cas de brouillage par des émetteurs marine, relativement puissants.

L'oscillateur local est fourni par un quartz de 4 MHz, divisé par un circuit Cmos HEF4040, associé à une porte ET à diodes, permettant un division par 225 (battement supradyne), et 241 (battement infradyne).

Le signal carré en sortie est remis en forme sinusoïdale, avant d'être injecté dans le mélangeur.

La sortie du NE602 ou SA612, est ensuite dirigée vers un filtre passe bas 600 Hz, formé par un double ampli op. (Sallen-Key avec gain de 1)

Le signal de sortie est ensuite dirigé vers un LM386, ampli audio bien connu.

Attention à bien respecter les valeurs des self et des capas du filtre d'entrée, sous peine de décalage en fréquence.

Ne surtout pas se fier au marquage, qui ne reflète pas toujours la vraie valeur de la capa.

Il ne faut pas hésiter à mesurer, et à trier les composants, afin de respecter impérativement les valeurs du schéma.

Ce récepteur a été prévu pour faire suite à une antenne mini-whip, capteur minuscule dont la paternité revient à PA0RDT, et que l'on peut très facilement installer en hauteur, vu son encombrement particulièrement réduit.

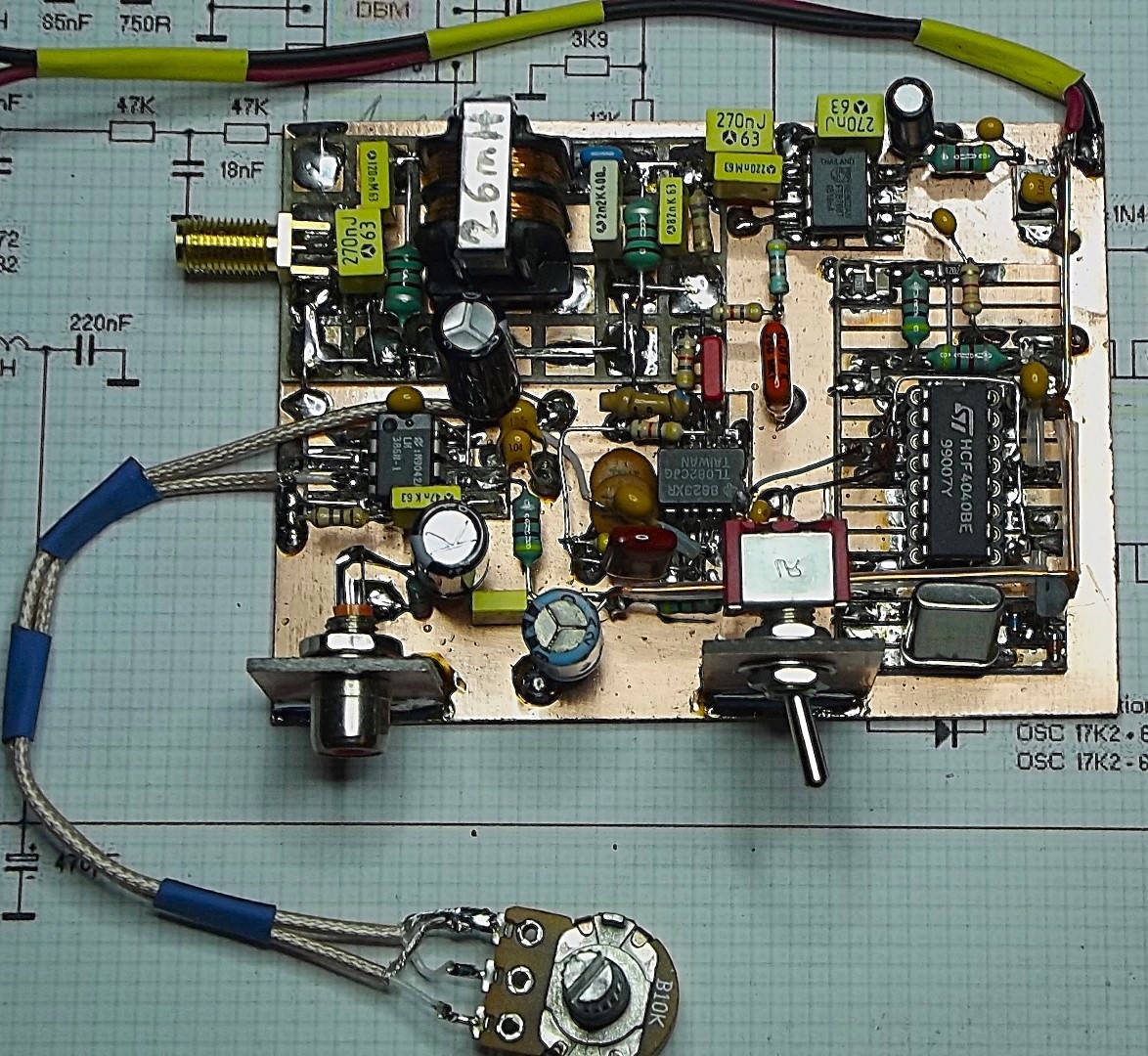

Le circuit a été réalisé sur des chutes de circuit imprimé, rainurées au pas de 2,54mm, à l'aide d'une micro-fraiseuse numérique, pilotée par un petit programme écrit en VB, ou l'on inscrit les dimensions de gravure souhaitées, pour obtenir en une fraction de seconde un fichier Gcode, directement utilisable par la micro-fraiseuse.

Les bandes ainsi obtenues sont alors coupées à la longueur voulue, pour être directement positionnées à l'endroit souhaité et maintenues par deux ou trois gouttes de colle cyanoacrylate.

Le HCF4040 sur la photo est monté sur ce type de bande rainurée.

Le filtre 17,2 KHz est également monté sur le même principe, mais avec un motif de gravure différent.

La machine travaillant en mode automatique jusqu'à la fin de son programme, c'est une tâche très fastidieuse qui devient ainsi un simple jeu d'enfant.

Mis à part la self de 26 mH, récupérée sur un alimentation à découpage réformée, tous les composants utilisés sont relativement faciles à approvisionner.
La self de 26mH servait de filtre en mode commun, entre l'entrée secteur et le pont redresseur.
Un seul des deux enroulements est utilisé dans le récepteur.
Il faut impérativement mesurer les self de récup, afin d'être certain que leur valeur convient, pour ne pas nuire gravement au résultat.

Simple à fabriquer, et donnant d'assez bons résultats sur les fréquences basses, vu son très faible encombrement.
