Emetteur AM 80M synthèse DDS
Un petit côté rétro, avec cet émetteur en modulation d'amplitude, destiné à une utilisation sur la bande amateur 80 mètres.
L'utilisation d'un synthétiseur DDS AD9850 permet d'obtenir une précision en fréquence totalement irréprochable.
Deux pas de variation ont été retenus: 50 HZ et 1 KHZ.
Le choix de la fréquence se fait à l'aide de seulement 4 boutons poussoirs. (+50 HZ, -50 HZ, +1 KHZ, -1KHZ)
L'affichage à cristaux liquides reflète la fréquence générée en sortie du DDS.
Le module DDS tout assemblé, utilisé dans ce montage, coûte aux environs de 6 ou 8 euro sur Ebay, bien moins cher que le circuit AD9850 seul.
Il n'y aurait donc aucune économie significative à tenter la réalisation à partir du circuit acheté séparément .
La gestion du DDS est effectuée par un PIC 16F877A, dont le fichier de programmation est fourni en téléchargement libre à la fin de cette rubrique.
La puissance de sortie en crête de modulation est de 200 mW, ce qui permet d'exciter un petit amplificateur linéaire, dont la construction est prévue dans les semaines à venir.
Au plaisir de vous retrouver sur 3600KHZ lors des QSOs AM qui s'y déroulent fréquemment.

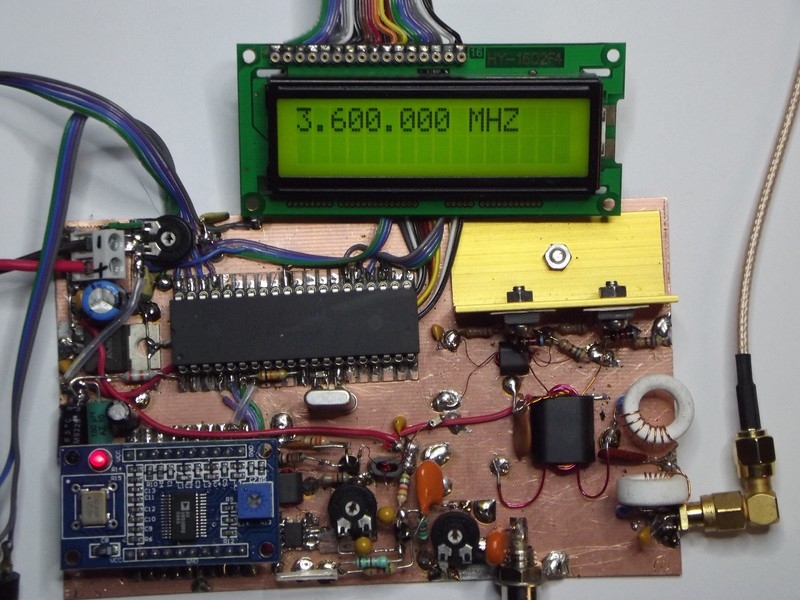

Le prototype ayant servi aux essais.

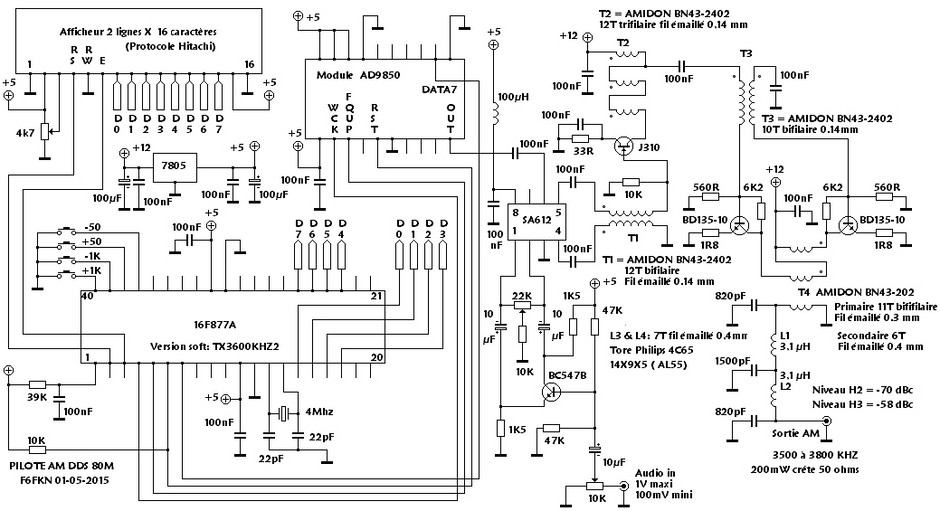

Schéma complet de l'émetteur
Les niveaux harmoniques de sortie de ce petit émetteur sont étonnamment faibles.
H2 (7000 à 7600 KHZ) : -70dBc
Cette valeur extrêmement basse est principalement due à l'usage de symétriseurs (baluns) dans les liaisons inter étages, et à l'emploi d'un étage de sortie de type push-pull, dont la particularité bien connue est d'atténuer fortement le niveau d'harmoniques pairs en raison d'une construction symétrique.
H3 (10500 à 11400 KHZ) : -58 dBc
Ce niveau est très correct, et est en totalité due à l'usage d'une filtre passe-bas d'ordre 5 entre le push-pull de sortie et l'antenne.
Les 2 transistors utilisés en sortie sont de vénérables BD135-10 ou BD135-16
Malgré de nombreux essais avec des concurrents plus récents, les DB135 ont été conservés, car ce sont encore eux qui donnaient les meilleurs résultats, en particulier pour la propreté harmonique.
Malgré leur grand âge, ces transistors sont encore très courants sur Ebay.
Ceux d'entre vous qui possèdent encore des NE602, SA602, ou NE612, peuvent, sans précaution particulière, les utiliser en lieu et place des SA612 utilisés dans le schéma de cet émetteur.
Les ferrites Amidon et Philips se trouvent très facilement sur Ebay.

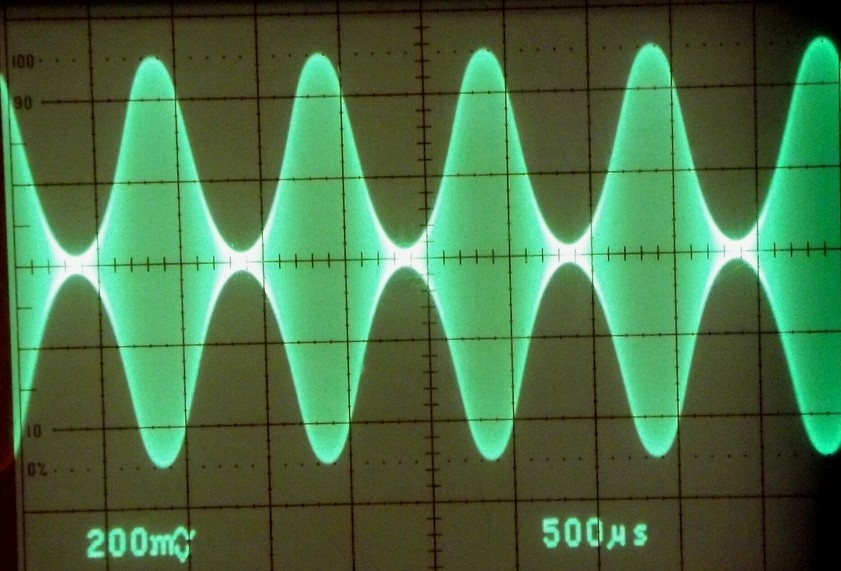

Vue ocilloscopique de la sortie AM
Sortie du signal AM sur charge 50 ohms.
En pointe de modulation, le signal atteint 9 volts crête à crête, (sonde X10) ce qui correspond à 200 mW.
Ce signal reste une bonne base de départ pour attaquer un petit amplificateur linéaire destiné à atteindre une puissance antenne plus "confortable"...
Spectre du signal de sortie.
La puissance moyenne de la porteuse est de 17 dBm, soit 50 mW.
Fichier du programme
Il suffit de cliquer sur le bouton ci-dessous pour télécharger librement le fichier .HEX contenant le programme hexadecimal à "rentrer" dans le micro-contrôleur 16F877A, utilisé dans cette application.
Attention, le transfert du programme dans le micro-contrôleur ne peut se faire qu'avec une interface de programmation adéquate.
Si vous n'en disposez pas, mettez vos amis bricoleurs à contribution.
Il serait bien étonnant qu'aucun d'entre eux ne dispose de l'appareillage nécessaire...
