Emetteur AM à pilote DDS 100 Khz - 1700 Khz
La disparition rapide des émetteurs de langue Française sur la gamme des petites ondes déconcerte de nombreux utilisateurs de postes radio anciens.
Difficile de lutter contre les arguments financiers invoqués par les organismes gérant le domaine audio-visuel.
"aide toi, et le ciel t'aidera..." disait Jean de la Fontaine...
Voici donc la description d'un petit émetteur de 200 mW, destiné à un usage domestique, permettant de diffuser sa propre musique sur une bande de fréquence comprise entre 100 Khz et 1700 Khz, ce qui permet de couvrir la totalité des grandes ondes, comme des petites ondes.
Le système est entièrement contrôlé par un petit micro-contrôleur PIC 16F877A, dont le programme objet est en téléchargement libre en fin de cette rubrique.
Le fonctionnement du montage est assez simple.
La sortie d'un oscillateur 6 MHZ est modulée en amplitude, puis mélangée avec un signal compris entre 6100 et 7700 KHZ, issu du synthétiseur DDS.
Un filtre passe bas met en évidence le résultat de ce battement, dont le résultat final se situe entre 100 Khz et 1700 Khz.
Il ne reste alors plus qu'à remonter le niveau de sortie à environ 200 mW, à l'aide d'un transistor MOS 2N60C.
Un simple fil d'antenne d'au moins 5 ou 6 mètres permet une couverture confortable à l'intérieur d'une maison.

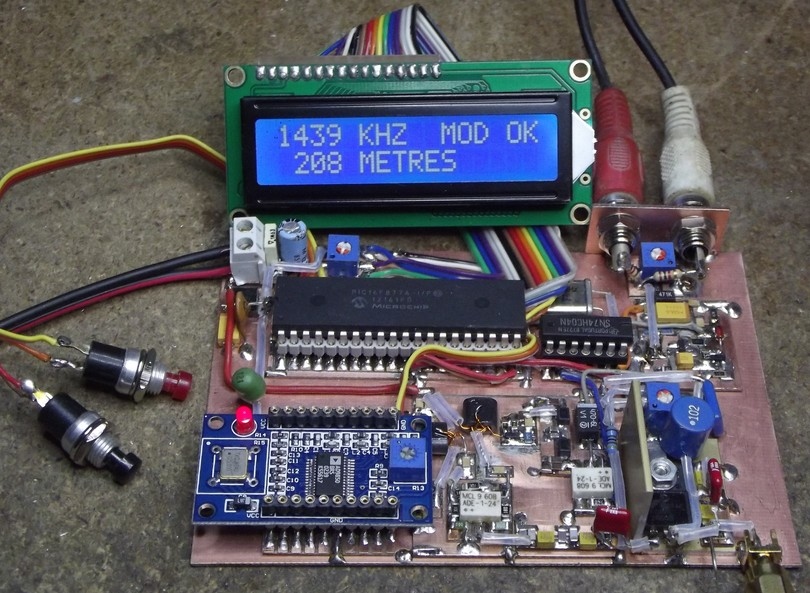

Vue d'ensemble émetteur complet.

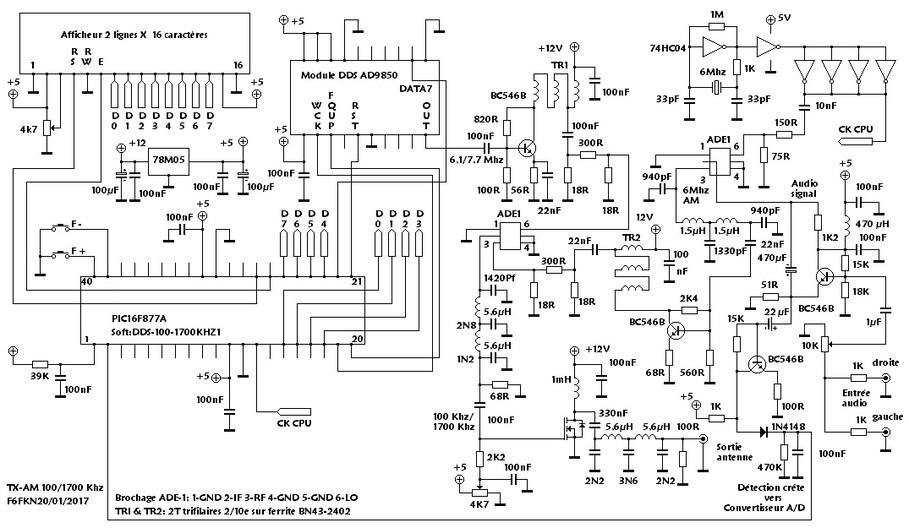

Schéma complet de l'émetteur.
