Cascode 144MHZ

Amplificateur à ligne pour récepteur VHF

Vhf tube preamp

La description qui suit concerne un petit préamplificateur d'antenne, pour la bande 144 à 146 Mhz.
Bien sur, par le simple fait qu'il soit réalisé avec des tubes, ses performances seront un peu en dessous de ce que l'on peut réaliser avec des transistors modernes, au niveau du bruit de fond, tout du moins.
La bonne tolérance d'une lampe aux signaux forts reste d'actualité.

ECC2000,Cascode,VHF preamp,ampli cascode

L'originalité de ce petit préampli tient en particulier dans le fait qu'il utilise une ligne accordée en entrée, en lieu et place de l'habituelle self, principe très performant du point de vue technique, mais totalement incompatible avec la miniaturisation.

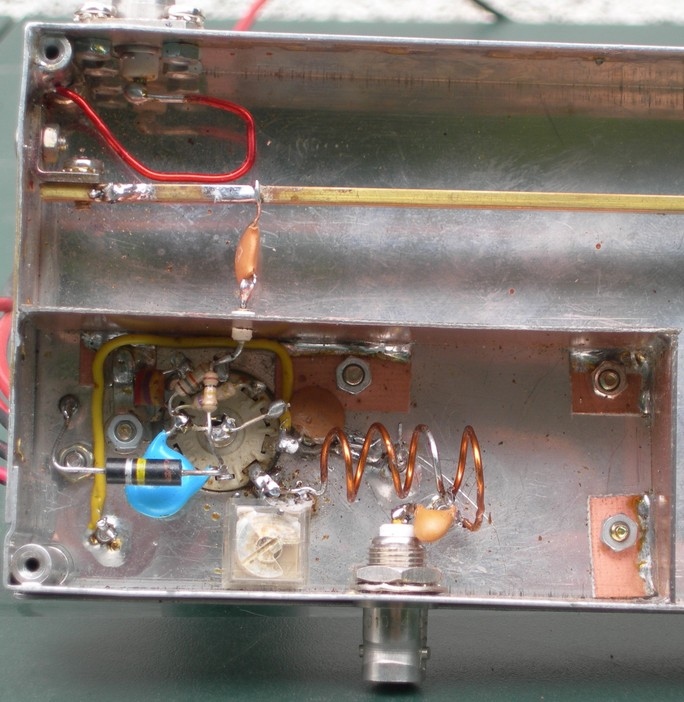

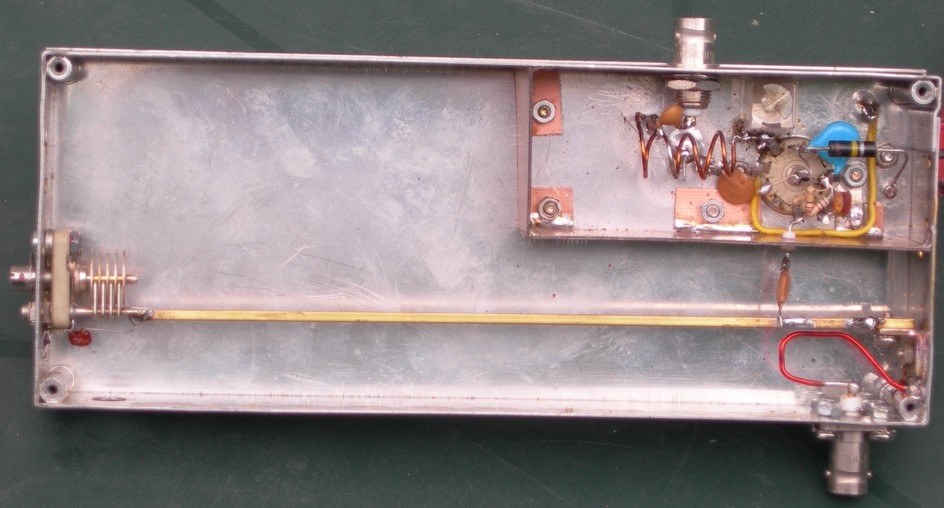

L'appareil a été totalement réalisé dans un boîtier de récupération, en laiton étamé dont les dimensions sont de 210x80x30mm

Le schéma électrique est annoté avec les différentes dimensions des composants critiques.

Une ECC2000 montée en cascode a été retenue en raison de sa spécificité.
Elle comporte en effet un écran interne rendant inutile la self de neutrodynage, habituellement obligatoire dans ce type de montage, et destinée à empêcher de fâcheuses auto-oscillations.

Le facteur de bruit donné par le fabricant de la lampe est de 4dB, ce qui reste acceptable pour un préampli a tube.

Le gain mesuré de l'étage est de 14 dB, ce qui est largement suffisant pour réveiller un récepteur ancien, atteint de surdité.

Le schéma

ECC2000,Cascode,VHF preamp,ampli cascode

Le schéma n'appelle aucun commentaire particulier, et les principales dimensions sont directement indiquées sur le dessin.

La bande passante est d'environ 1 Mhz.
Cette faible largeur est volontaire, et due a l'utilisation d'une ligne en entrée.
Le fort coefficient de surtension du a cette ligne permet d'obtenir très facilement une sélectivité importante.
C'est un énorme avantage, quand le préampli doit être utilisé sur un équipement ancien, dont l'étage d'entrée aurait un gabarit en forme de passoire.

Le couplage entre la ligne et l'antenne est realisé par une simple boucle en fil de cuivre émaillé 15/10e.
Il est possible de déformer légèrement cette petite boucle pour faire varier quelques peu la bande passante.
Plus cette boucle sera proche de la ligne, moins les pertes de couplage seront importantes.
Il faut toutefois garder à l'esprit que le couplage maximal réduit la sélectivité due a la ligne d'accord.

Le réglage des 2 CV est très facile, et l'ajustage au maximum de réception suffit amplement.
Attention, le CV en bout de ligne dépasse très vite le point optimal.
Il faut donc le tourner très lentement, car l'accord est très précis.

Une version à transistor faible bruit de ce préampli est programmée.
Encore un peu de patience...
